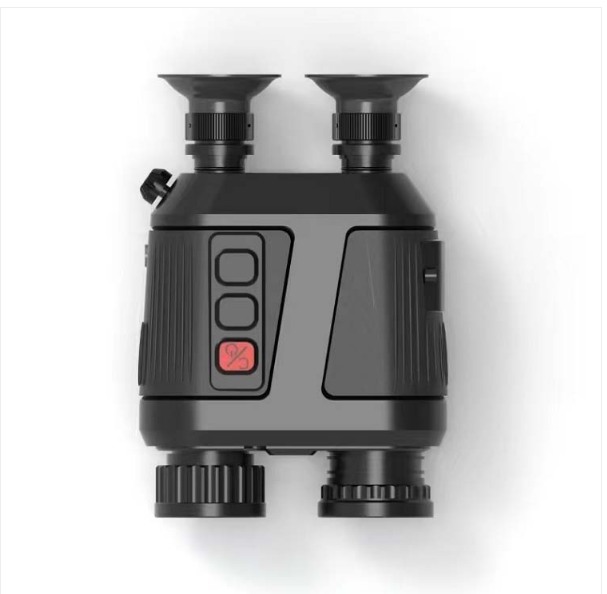

欧尼卡Oinck带激光测距、GPS北斗定位三光融合双目双筒热成像仪RB3000

产品参数：

红外性能

探测器类型：非制冷焦平面微热型

波长范围：8 ~14 um

分辨率：1024x768

像元：12um

探测器帧频：25Hz

NETD：≤40mk@25℃，F#1.0

MRTD：≤400mk@25℃，F#1.0

热响应时间：≤12ms

图像延时：≤5ms

焦距：42.5mm

F：1.0

视场角：16.5°x12.4°(+5%)

成像范围：5m ~ ∞

调焦方式：手动调焦

微光性能

成像器：CMOS

靶面尺寸：1 英寸

有效像素（*大值）：1152H×864V（水平×垂直）

典型使用像素：1024H×768V（水平×垂直）

像素尺寸：13μm×13μm

帧率：25Hz

增益控制：自动或手动

动态范围：72dB（非 HDR），110dB（HDR）

焦距：46mm

F ：1.15

视场角：16.5°×12.4° (±5%)

调焦方式：手动调焦

激光测距

激光波长：1.532um

测程：20m~3Km

测距精度：±2m

准测率：98%

重复频率：1Hz

电子罗盘：方位≤0.5°，俯仰：≤0.3°

显示：双目，彩色OLED 屏

显示屏分辨率：1024×768

目镜焦距：12.5mm

目镜出瞳距离：16mm

目镜出瞳直径：6mm

目镜视度调节：-4～+4

目镜视放大率：20X

刷新率：25Hz～75Hz

工作模式：共有微光、红外、融合黑白、融合彩色四种模式，融合黑白、融合彩色模式下具有目标突出标识功能。融合彩色模式具有丛林、雪地、海洋、城市、荒漠等典型场景。

图像存储：拍照，录像，回放、检索（文件名检索）和删除等控制功能

文件格式：BMP/AVI

存储卡：64GB（内置） AVI 格式视频存储容量≥6 小时，录像帧频≥24Hz ，BMP 格式图像存储容量≥10000 幅原始图像

使用功能

具有电源控制（开机/关机）

模式切换（微光、红外、融合黑白、融合彩色四种模式

对比度调节（微光、红外、融合黑白、融合彩色四种模式）

亮度调节（微光、红外、融合黑白、融合彩色四种模式）

图像极性转换（红外黑热，白热）

成像系统（微光、红外、融合黑白、融合彩色四种模式）具有1.0～4.0 连续电子变倍功能

具有欠压指示、电池反接保护功能。

具有分划显示、消隐功能。

图像显示包含方位角、测距结果、电量等实时信息。

具有意外断电信息和状态备份功能。

具有自检功能。

在微光、红外、融合黑白、融合彩色四种模式均可测距。

具有外触发测距功能。

具有自动连续测距功能。

具有测算多目标间距离的功能，误差应不超出±2m。

具有记忆目标方位、距离和时间功能。

具有目镜防漏光功能，暴露距离不大于10m。

电源系统：18650 锂电池，x2

连续工作时间：≥8h

环境适应性

工作温度：-40℃～55℃

存储温度：-55℃～70℃

振动：GJB 150.16A-2009 中图 C.3，贮运状态， 40min/轴向，三轴向。

冲击：GJB 150.18A-2009 中程序Ⅰ“地面设备”，通电状态进行试验

浸渍：IP67

重量：≤1.4Kg(带电池)

尺寸：225×146×75mm

外部接口

串口：RS232

外接视频：PAL

USB 接口 ：有

外触发激光测距：有

安装接口：1/4"-20-UNC

红外识别距离：在能见度不少于8km、相对湿度不大于60%、目标与背景平均温差

背景不透空条件下

对车辆（2.3m×4.6m）≥2Km

对人（1.8m×0.5m）：≥600m

微光识别距离：在能见度不少于8km、照度（1.0～5.0）×10-3lx、背景不透空条件下

对车辆（2.3m×4.6m）≥800m

对人（1.8m×0.5m）：≥300m

融合模式识别距离：识别距离不低于微光模式和红外模式的识别距离*大值的90%
